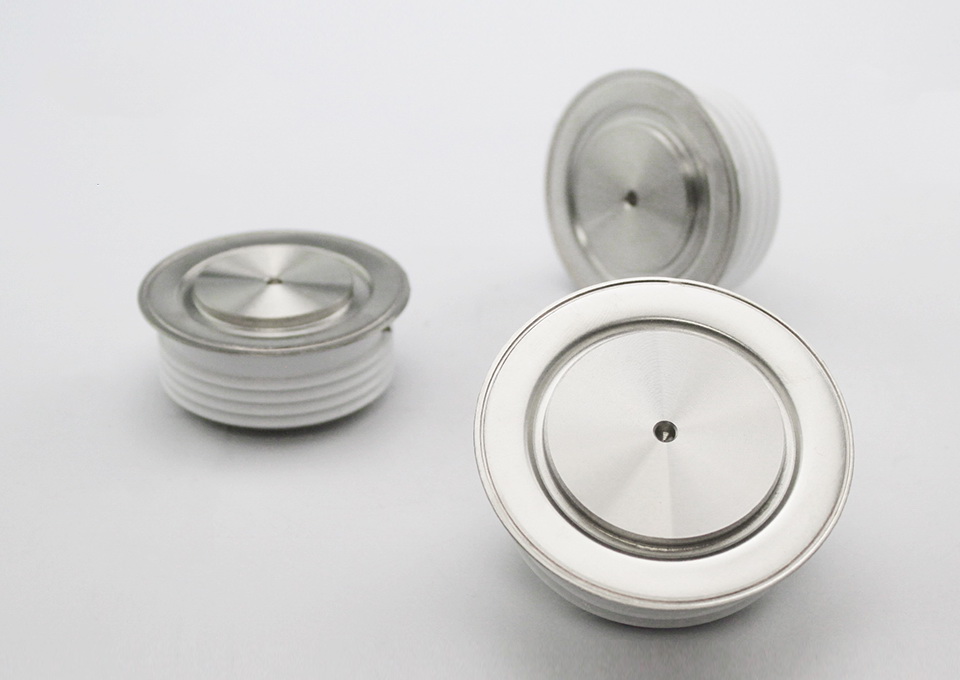

Rectificadores diodos (Plana de versión)
Características
Toda la estructura difusa / technic
Hermética disco de cerámica-metal estructura / cápsula
Oleada de alta capacidad de corriente
Conformarse a GB4939-1985
Refrigeración cara Bifacial / Doble
Aplicación típica
Más grande de energía del convertidor
soldadura dispositivo
Control de Motores & Drive
dispositivo de carga
Galvanoplastia / Galvanización
Industria y tracción Uso grande Transmisión de Potencia
|
Type |
VRRM |
IF(AV） |
IRRM |
VFM/IFM |
Rjc |
Tj |
M2 |
Outline |
Heatsink |
|
|
Tc55℃ |
|
25℃ |
|
|||||
|
|
V |
A |
mA |
V/A |
℃/W |
℃ |
KN |
|
|
|
ZP200A |
200~3000 |
200 |
≤20 |
1.8/600 |
0.090 |
-40 ~ +150 |
3.3~5.5 |
C2,C8 |
SF12 SS11 |
|
ZP300A |
200~3000 |
300 |
≤20 |
1.8/600 |
0.065 |
5.3~10 |
C3,C9 |
SF13 SS11 |
|
|
ZP400A |
200~3000 |
400 |
≤20 |
1.8/1200 |
0.040 |
10~20 |
C3,C9 |
SF14 SS12 |
|
|
ZP500A |
200~5000 |
500 |
≤20 |
1.8/1500 |
0.040 |
10~20 |
C4,C18 |
SF15 SS12 |
|
|
ZP600A |
200~5000 |
600 |
≤20 |
1.8/1800 |
0.033 |
10~20 |
C4,C18 |
SF15 SS12 |
|
|
ZP800A |
200~5000 |
800 |
≤20 |
2.2/2400 |
0.022 |
19~26 |
C5,C19 |
SF15 SS13 |
|
|
ZP1000A |
200~5000 |
1000 |
≤30 |
2.0/3000 |
0.022 |
19~26 |
C6,C20 |
SF12 SS11 |
|
|
ZP1200A |
200~5000 |
1200 |
≤30 |
2.2/3000 |
0.020 |
21~30 |
C21 |
SF16 SS13 |
|
|
ZP1500A |
200~5000 |
1500 |
≤30 |
2.0/3000 |
0.020 |
21~30 |
C21 |
SF17 SS14 |
|
|
ZP2000A |
200~5000 |
2000 |
≤50 |
2.2/4000 |
0.016 |
30~40 |
C22 |
SF17 SS14 |
|
|
ZP2500A |
200~5000 |
2500 |
≤50 |
2.2/5000 |
0.011 |
35~47 |
C23 |
SF18 SS14 |
|
|
ZP3000A |
200~5000 |
3000 |
≤50 |
2.0/5000 |
0.016 |
30~40 |
C23 |
SF18 SS14 |
|
|
ZP3500A |
200~5000 |
3500 |
≤80 |
2.0/5000 |
0.011 |
35~47 |
C23 |
SF18 SS15 |
|
|
ZP4000A |
200~5000 |
4000 |
≤80 |
2.0/5000 |
0.009 |
70~95 |
C25 |
SF18 SS15 |
|
|
ZP5000A |
200-5000 |
5000 |
≤80 |
1.25/5000 |
0.0135 |
170 |
19~26 |
C25,C26 |
SF18 SS15 |
