可控硅的触发电路的原理是什么？
可控硅的触发电路的原理可以参照晶闸管的工作原理看看。性质一样的。如果没说错的话，你的那两个端子接负载的，那边的三个接电源的，，你把那边的两个当成A/k，那边的三个是通过电路产生门极触发电流的，最后使可控硅导通;
1.晶闸管是一种比三极管更加复杂的半导体结构，具有3个PN节结构。主要用在大电流的功率控制电路里。
2.晶闸管的开通和关闭和三极管有很大的差别，可以视为一个双稳态器件，只具有两个工作状态即开通和关闭。
3.晶闸管的开通受2个条件约束阴阳极的正偏压和门极与阴极的正偏压，关断则只需要流过管子的电流小于一定的值，并且维持一定的时间就自然关断。不受门极控制。

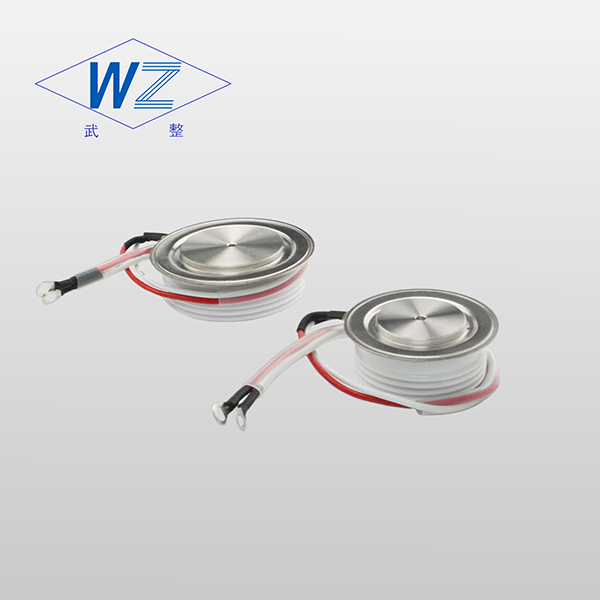

4.工作原理相当于两个三极管的等效电路。采购晶闸管欢迎访问武整旺铺（https://weitianst.1688.com/）；
